ใบงานไมโครคอนโทรลเลอร์ ประจำวันที่ 24/01/2566

ใบงานประจำวันที่ 24/01/66

ห้อง 64 ชค. 1-2

จงเขียนไมโครคอนโทรลเลอร์

1. การเชื่อมต่อกับสวิทช์ปุ่มกด , ultrasonic , จอ LCD16x2 และแสดงผลตามโจทย์ที่กำหนด

คำสั่ง กำหนดให้การใช้งานจอแสดงผล lcd16x2 (i2c) รวมกับไมโครคอนโทรลเลอร์ Uno r3 โดยการต่อตำแหน่งขา input output ให้เป็นไปตามรูปแบบด้านบน ultrasonic , สวิตช์ 1 ปุ่ม และมีรูปแบบการเชื่อมต่อสายผ่านโมดูล Bus i2c กำหนดดังต่อไปนี้

1. A4 => SDA
2. A5 => SCL
3. 5V => VCC
4. Gnd => Gnd

Code ตัวอย่างรูปแบบการเขียนเชื่อมต่อจอ lcd1602 เพื่อนำไปประยุกต์ใช้งาน

#include <LCD_I2C.h>
LCD_I2C lcd(0x27, 16, 2);
void setup()
{
    lcd.begin();
    lcd.backlight();
}

void loop()
{
}

---

จงเขียนผลลัพธ์ตามข้อต่อไปนี้

1. กำหนดให้จอ lcd1602 แสดงชื่อนักศักษา ค้างไว้จำนวน 3 วินาทีแล้วหายไป (กรณีนั้งคู่ ให้เลือกชื่อคนใดคนหนึ่งมาแสดงผล)
2. จากข้อที่ 1 กำหนดให้เขียนไมโครคอนโทรลเลอร์ เชื่อมต่อกับจอ lcd1602, ultrasonic, button 1 ปุ่ม โดยสถานะเริ่มต้นให้แสดงคำว่า "Wait -- Button" (เมื่อไม่มีการกดปุ่ม)

2.1 จงเขียนดึงข้อมูลระยะห่างจาก Ultrasonic อย่างง่าย
3. จากข้อ 2 กำหนดให้เมื่อมีการเชื่อมต่อปุ่มกดและ ultrasonic และเมื่อมีการกดปุ่มไมโครคอนโทรลเลอร์ทำการประมวลผลหาค่าระยะห่างจาก ultrasonic ณ ตำแหน่งปัจจุบัน ออกมาแสดงผลทาง lcd16x2 ที่บรรทัดแรก โดยมีคำแสดง "distance1" ขึ้นต้นเพื่อเป็นการบอกว่าเป็นการวัดครั้งแรก และต่อด้วยค่าที่วัดได้

4. จากข้อ 3 กำหนดให้เมื่อมีการ กดปุ่ม(ครั้งที่ 2) ไมโครคอนโทรลเลอร์ทำการประมวลผลหาค่าระยะห่างจาก ultrasonic ณ ตำแหน่งปัจจุบัน ออกมาแสดงผลทาง lcd16x2 ที่บรรทัดที่สองโดยมีคำแสดง "distance2" ขึ้นต้นเพื่อเป็นการบอกว่าเป็นการวัดครั้งที่สอง และต่อด้วยค่าที่วัดได้ ( "distance1 ยังคงแสดงผลอยู่ในบรรทัดแรก )

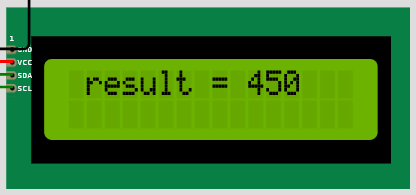

5. จากข้อ 4 กำหนดให้เมื่อมีการ กดปุ่ม(ครั้งที่ 3) ไมโครคอนโทรลเลอร์จะทำการประมวลผลค่าที่ได้จาก distance1 และ distance2 รวมกัน และแสดงผลคำตอบโดยมีคำแสดง " result = " แล้วตามด้วยผลลัพธ์ที่ได้

---
